Dotykowe sprzężenie zwrotne

Wyczyść kliknięcie: Zapewnia wyraźne, wyczuwalne kliknięcie po naciśnięciu, dając użytkownikowi natychmiastowe potwierdzenie.

Siła niestandardowa: Dostępne z różnymi siłami wyzwalania, dostosowanymi do różnych zastosowań, zapewniając najlepszą wydajność i wygodę użytkownika.

Trwałość

Długotrwałe -: Zaprojektowany do dużej liczby uruchomień, zapewniając stałą wydajność w czasie.

Solidna konstrukcja: Wykonany z materiałów najwyższej jakości -, wytrzymuje częste użytkowanie i trudne warunki.

Rozmiary i siły

Wiele rozmiarów: Oferowane w różnych wymiarach, aby dopasować się do różnych wymagań aplikacji.

Regulowana siła: Siły wyzwalania można dostosować, co pozwala ustawić siłę uruchamiania odpowiednią do Twoich potrzeb.

SKONTAKTUJ SIĘ Z NAMI

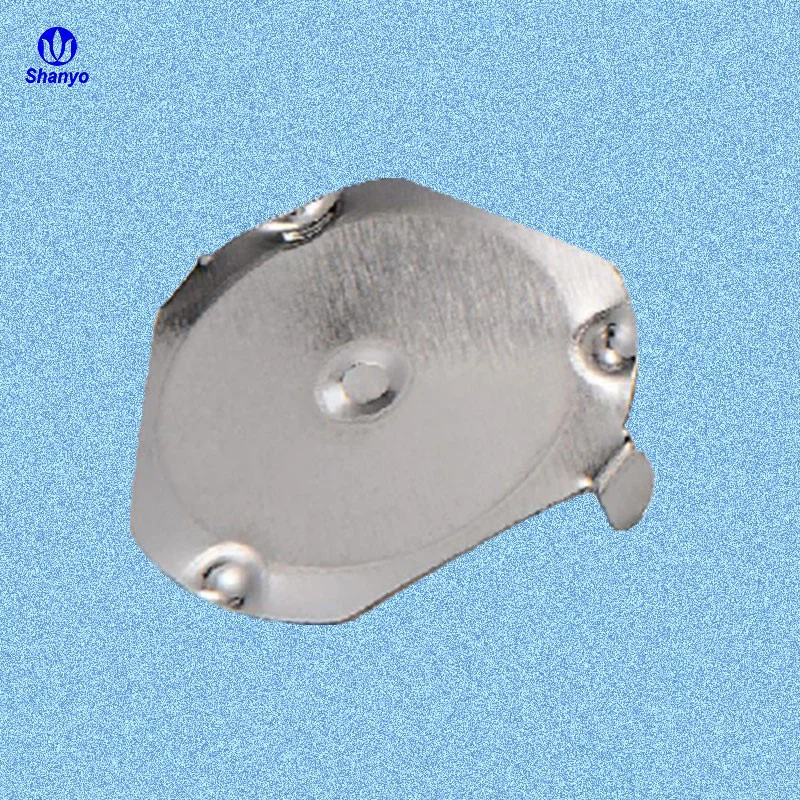

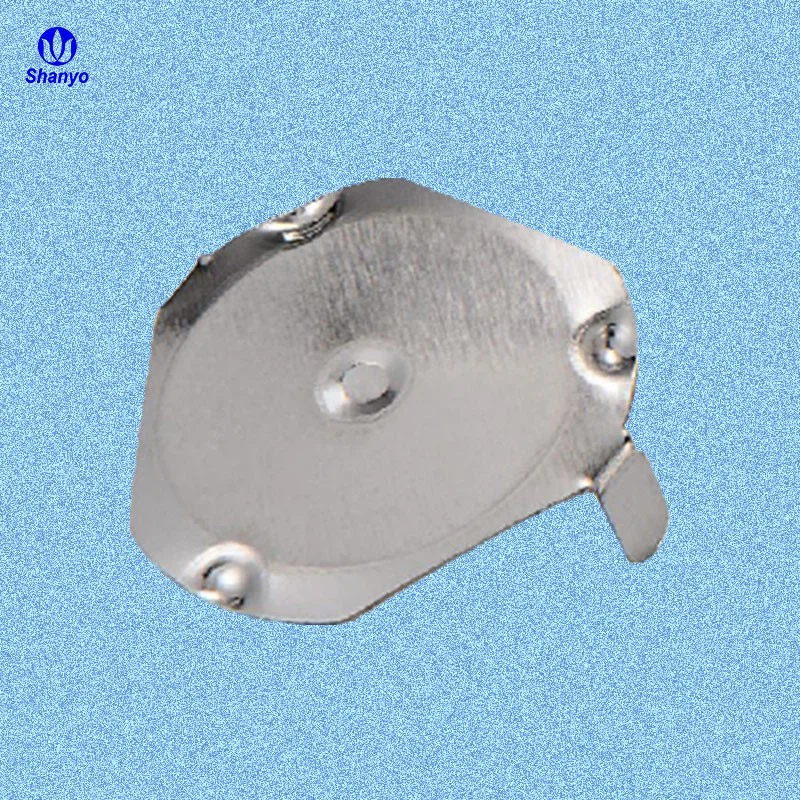

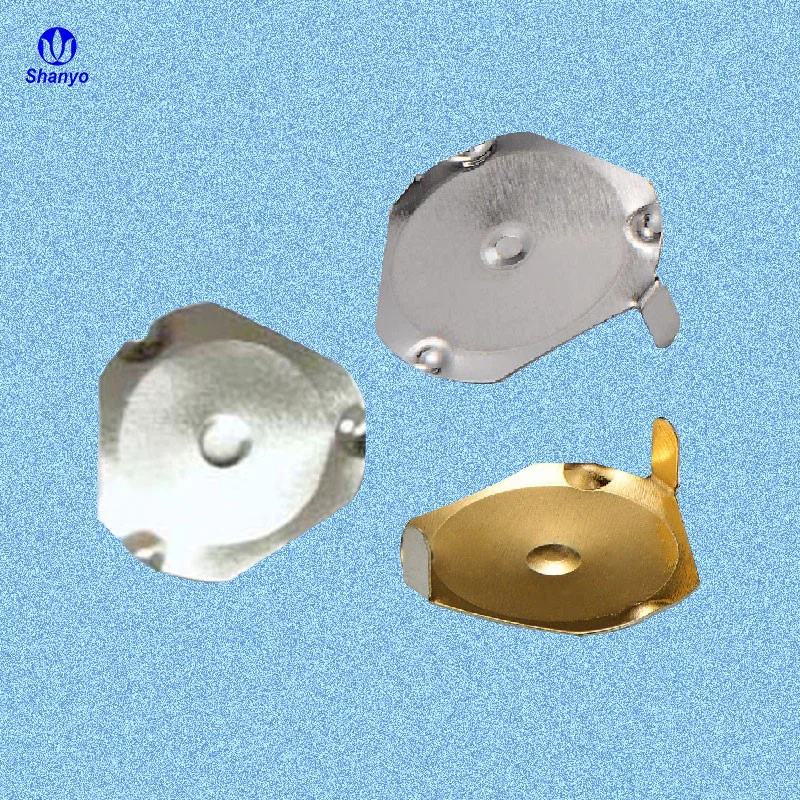

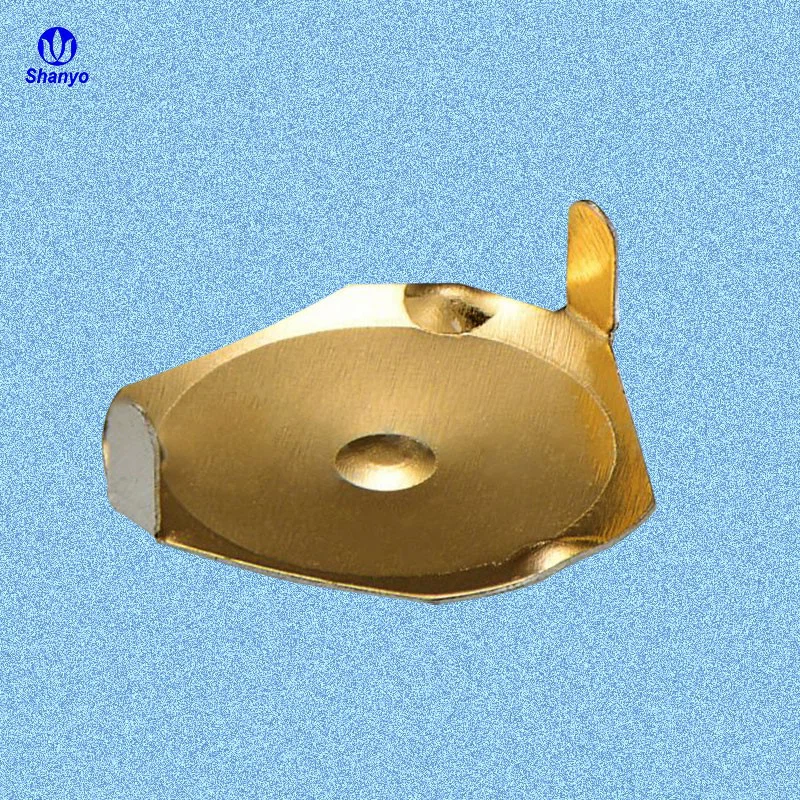

Seria T. -Metalowe kopuły: Wszechstronne przełączniki trójkątne dla elektroniki

Seria T -metalowe kopułki zatrzaskowe, w kształcie trójkątów, to przełączniki o dużych możliwościach adaptacji do wielu zastosowań elektronicznych. Kopułki te są powszechnie spotykane w zabawkach elektronicznych, telefonach stacjonarnych i urządzeniach medycznych. Ich zastosowanie rozciąga się dalej na elektronikę użytkową, sterowanie samochodowe i sprzęt przemysłowy.

Unikalna trójkątna konstrukcja serii T -kopuły metaloweumożliwia łatwą instalację na dwustronnych - płytkach drukowanych (PCB), obwodach elastycznych lub panelach przełączników membranowych. Kształt ten zapewnia doskonałe wyczucie dotyku po naciśnięciu, co jest niezbędne w interakcji użytkownika z urządzeniami wejściowymi, takimi jak klawiatury. Wyraźne wrażenie „kliknięcia” potwierdza, że polecenie użytkownika zostało zarejestrowane, co poprawia ogólne wrażenia użytkownika.

Kopuły te są wykonane z wytrzymałego metalu i wytrzymują wielokrotne uruchomienia, zapewniając długoterminową - niezawodność. Bezproblemowo integrują się z szeroką gamą komponentów elektronicznych, poprawiając funkcjonalność urządzeń, których są częścią. Niezależnie od tego, czy jest to często używana zabawka dla dzieci, czy też urządzenie medyczne, w którym liczy się precyzja, metalowe kopułki serii T - zapewniają stałą wydajność.

Dzięki możliwościom adaptacji, niezawodności i zaletom dotykowym seria T -kopuły metalowestały się najlepszym wyborem przy tworzeniu funkcjonalnych i przyjaznych dla użytkownika - interfejsów elektronicznych w wielu branżach.

niestandardowa metalowa kopuła

Kopułki serii T - wyróżniają się charakterystyczną strukturą funkcjonalną w kształcie pierścienia - umieszczoną na górze. W przeciwieństwie do konwencjonalnych przełączników zatrzaskowych, ta innowacyjna konstrukcja zapewnia wiele korzyści. Po naciśnięciu zapewnia bardzo precyzyjne i wyraźne wrażenia dotykowe, zapewniając użytkownikom bardziej satysfakcjonujące i responsywne wrażenia. Co więcej, zwiększona trwałość kopułek serii T - sprawia, że dobrze - nadają się do szerokiego zakresu złożonych i różnorodnych zastosowań elektronicznych. Niezależnie od tego, czy używasz elektroniki użytkowej o dużym obciążeniu, czy wymagających urządzeń przemysłowych, kopuły te zapewniają niezawodne działanie, zapewniając zarówno funkcjonalność, jak i satysfakcję użytkownika.

Seria T -Metalowe kopułyoferują dużą elastyczność w projektowaniu, przy średnicach od 4 mm do 12 mm i siłach uruchamiających od 100 g do 5000 g. Warto zauważyć, że nawet przy tej samej średnicy można łatwo osiągnąć siły uruchamiające przekraczające 600 g. Ta duża siła - jest idealna do zastosowań wymagających silnego dotyku i niezawodnego działania.

Tak szeroka gama opcji upraszcza proces tworzenia interfejsów elektronicznych. Projektanci mogą wybrać idealną kopułkę w oparciu o swoje specyficzne wymagania, zapewniając spójne i stabilne wrażenia dotykowe przez cały okres użytkowania urządzenia. Niezależnie od tego, czy chodzi o zabawki elektroniczne o częstym - użytkowaniu, precyzyjne - urządzenia medyczne czy wytrzymały sprzęt przemysłowy, kopułki metalowe serii T - sprostają zadaniu, znacznie poprawiając ogólne wrażenia użytkownika.

Jeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych informacji, nie wahaj się z nami skontaktować.

funkcja projektowania metalowej kopuły

Konstrukcja z nogami: bezpieczne i wytrzymałe rozwiązanie

Konstrukcja z nogami składa się z dwóch solidnych nóg, zwanych „stopami”, zaprojektowanymi tak, aby można je było łatwo wkładać do otworów na płytce drukowanej. W przeciwieństwie do tradycyjnych metod mocowania, ta konstrukcja eliminuje potrzebę stosowania taśmy samoprzylepnej, zapewniając solidne i niezawodne mocowanie. Nogi mocno mocują kopuły na miejscu, zapobiegając niepożądanemu ruchowi lub przemieszczeniu podczas pracy.

Oprócz bezpiecznego mocowania, te metalowe kopuły na nogach są zbudowane tak, aby wytrzymywały wysokie temperatury. Konstrukcja odporna na ciepło - czyni je idealnym wyborem do zastosowań w środowiskach, w których problemem są podwyższone temperatury. Niezależnie od tego, czy chodzi o elektronikę samochodową, przemysłowe systemy sterowania, czy inne elementy - generujące duże ilości ciepła, kopułki te zachowują swoją integralność i funkcjonalność.

Dzięki charakterystycznej konstrukcji z dwoma - nogami i właściwościom odpornym na ciepło - te metalowe kopuły zyskały trafny przydomek „metalowe kopuły z nogami”. Ich unikalna konstrukcja łączy w sobie łatwość instalacji, bezpieczne mocowanie i odporność termiczną, co czyni je wszechstronnym i niezawodnym komponentem w szerokim zakresie zastosowań elektronicznych.

Kopułki zatrzaskowe serii T- dzielą się na cztery typy:

01.

Seria NT-: Bez nóg

Niektóre inne kopuły z-serii T nie mają nóg. Są one zazwyczaj przeznaczone dla tych, którzy używają taśmy lub innych metod mocowania kopuły do płytki drukowanej lub folii. Ta konstrukcja bez nóg jest wyjątkowo dostosowana do różnorodnych wymagań montażowych różnych urządzeń elektronicznych w wielu specyficznych potrzebach montażowych i układach przestrzennych.

02.

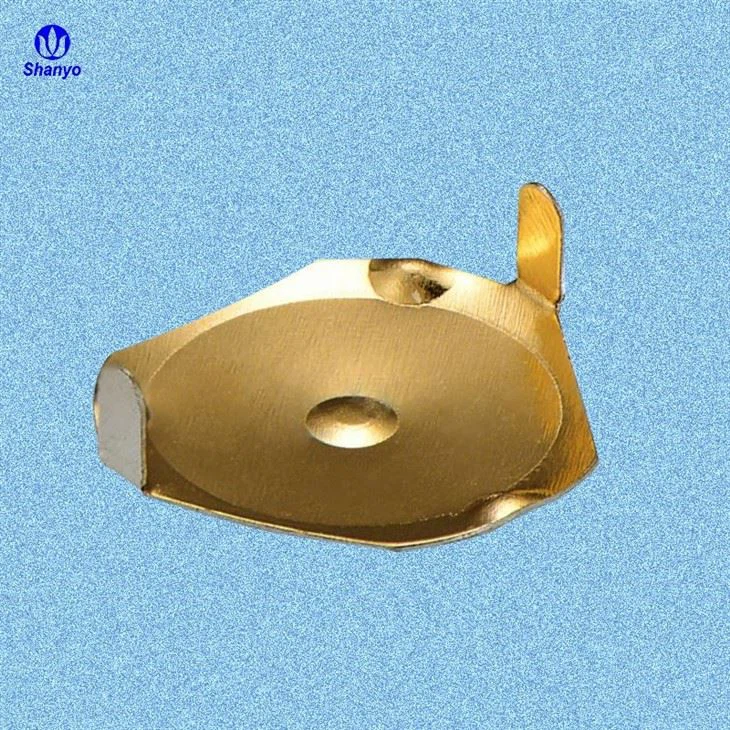

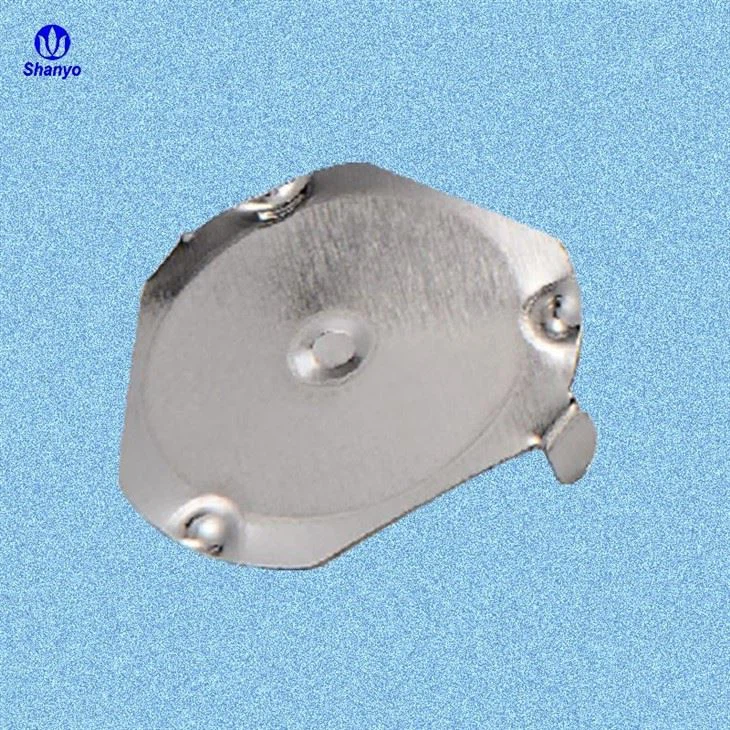

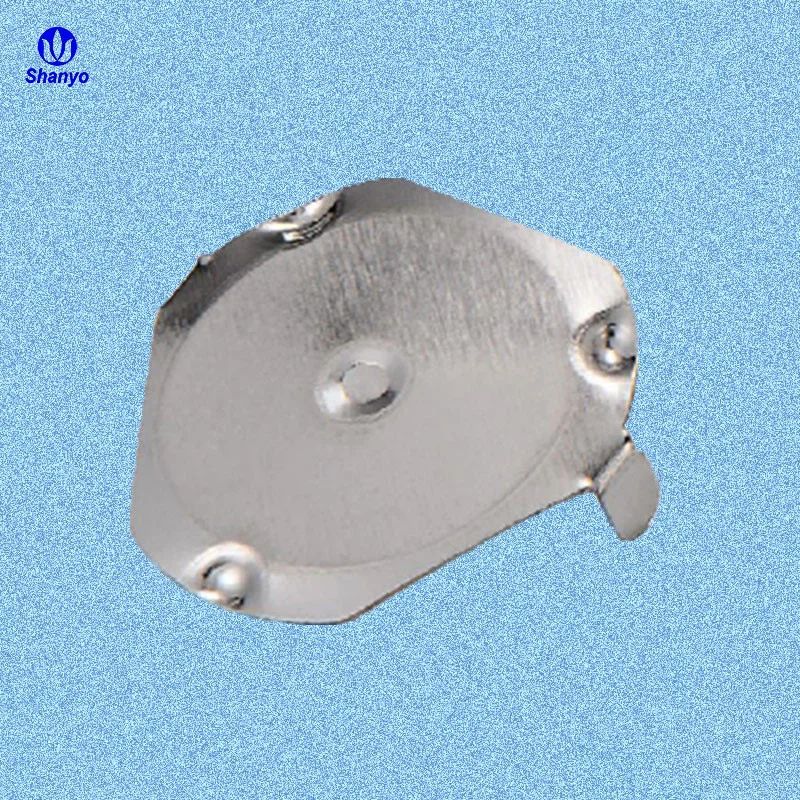

Seria ST-: dwie krótkie nóżki (0,8 mm x 0,8 mm)

Kopułki zatrzaskowe z tej serii mają dwie krótkie nóżki, każda o szerokości 0,8 mm i długości 0,8 mm. Te krótkie nóżki zaprojektowano tak, aby można je było włożyć w odpowiednie otwory na płytce drukowanej, zapewniając bezpieczne mocowanie mechaniczne bez konieczności stosowania kleju. Seria ST-jest odpowiednia do zastosowań, w których ważne są niewielkie rozmiary i bezpieczne mocowanie.

03.

Seria MT-: dwie średnie nogi (0,8 mm x 1,5 mm)

W tej serii znajdują się kopuły zatrzaskowe z dwiema środkowymi nogami. Nogi serii MT- mają szerokość 0,8 mm i długość 1,5 mm. Wymiary te zapewniają równowagę pomiędzy bezpiecznym mocowaniem i stabilnością. Seria MT-jest powszechnie stosowana w zastosowaniach, w których wymagana jest umiarkowana siła i trwałość.

04.

Seria LT-: dwie długie nogi (0,8 mm x 3,0 mm)

Kopułki zatrzaskowe z serii LT-mają dwie długie nogi, każda o szerokości 0,8 mm i długości 3,0 mm. Dłuższe nogi zapewniają solidniejsze mocowanie mechaniczne, dzięki czemu nadają się do zastosowań, w których kopuła zatrzaskowa może być poddawana działaniu większych sił lub gdzie wymagana jest dodatkowa stabilność. Seria LT-jest często wybierana do urządzeń wymagających silnej reakcji na dotyk i trwałości.

Metalowe kopułki serii T - są dostępne w średnicach od 4 do 12 mm i siłach uruchamiania od 100 do 5000 g. Przy tej samej średnicy siły często przekraczają 600 g, co czyni je doskonałymi do trudnych zastosowań i poprawiającymi wygodę użytkownika.

Istnieją dwa typy: z nogami i bez nóg: -. Kopułki na nogach można włożyć w otwory na płytce drukowanej i są one odporne na ciepło. Kopuły bez nóg - należy przymocować taśmą.

Pierścienie dotykowe serii ACH oferują opcje w zależności od długości i typu nogawki. Pomaga to projektantom w wyborze odpowiedniego modelu dla różnych potrzeb instalacyjnych i wymaganych sił uruchamiających.

Jak wybrać typy metalowych przełączników kopułkowych

Kopułki zatrzaskowe serii F-

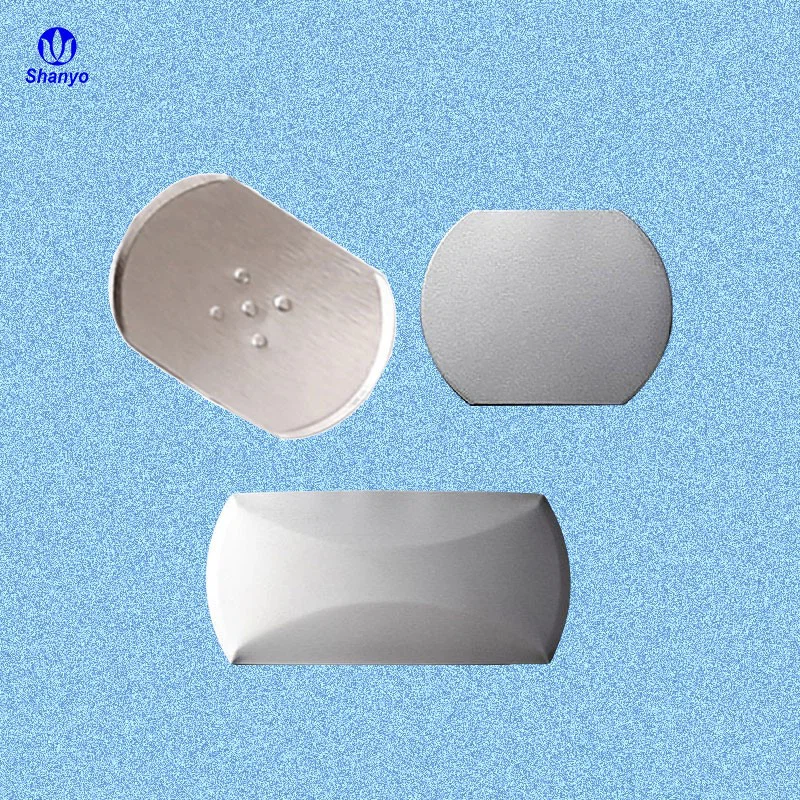

Kopułki zatrzaskowe serii O-

r-seria zatrzaskowych kopułek

Specjalny kształt-niestandardowy

Typy kopuł metalowych i ich zastosowania

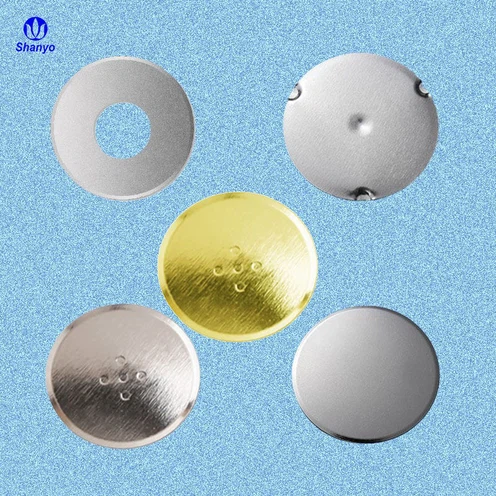

Okrągłe metalowe kopuły

Okrągłe, metalowe kopułki doskonale nadają się do kompaktowej elektroniki. Ich okrągły kształt zajmuje niewiele miejsca, dzięki czemu idealnie nadają się do urządzeń o ograniczonej przestrzeni, takich jak telefony komórkowe. Oferują doskonałą równowagę pomiędzy wrażeniami dotykowymi a wytrzymałością i są w stanie wytrzymać miliony naciśnięć. Ta trwałość sprawia, że są one najlepszym wyborem do paneli sterowania kluczowych urządzeń i innych - zastosowań o dużym obciążeniu.

Podłużne metalowe kopuły

Podłużne metalowe kopuły, w tym seria T -, są dostępne w różnych specyfikacjach i z nogami lub bez. W niektórych projektach kopuły owalne i prostokątne sprawdzają się jako alternatywa dla kopuł okrągłych. Ich kształt zapewnia dobre wyczucie dotyku i można ich używać w wielu różnych scenariuszach, dostosowując się do różnych potrzeb instalacyjnych.

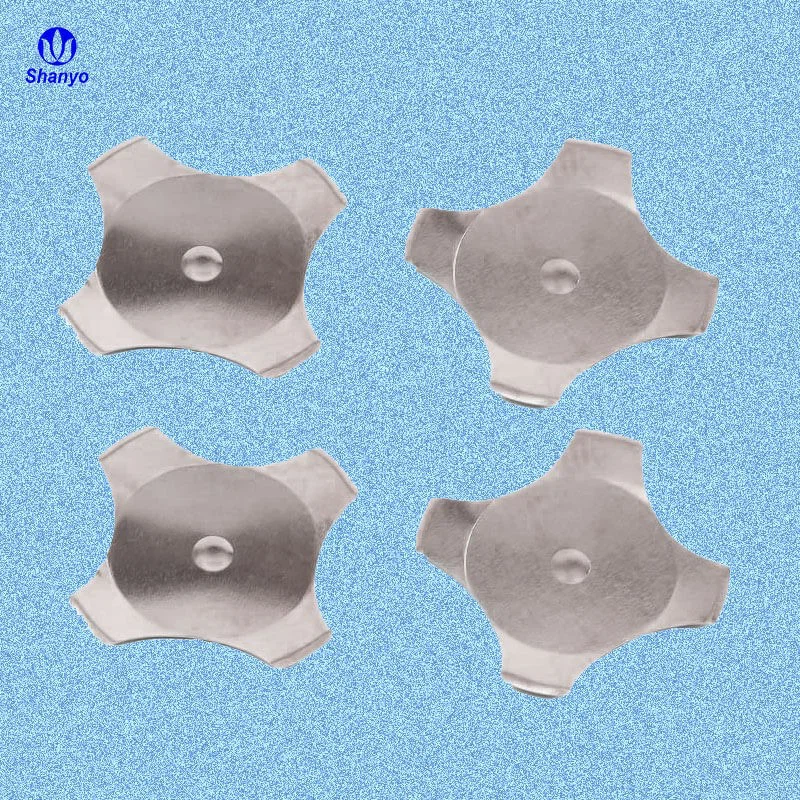

Metalowe kopuły z czterema nogami z serii -

Metalowe kopułki z czterema nogami - wyróżniają się długim skokiem i wyraźnym dźwiękiem kliknięcia po naciśnięciu. Nadają się do sytuacji, w których na płytce drukowanej jest dużo miejsca, a przyciski muszą być duże i zapewniać znaczną odległość przesuwu. Często można je znaleźć w urządzeniach przenośnych, sprzęcie medycznym i dużych automatach bankowych.

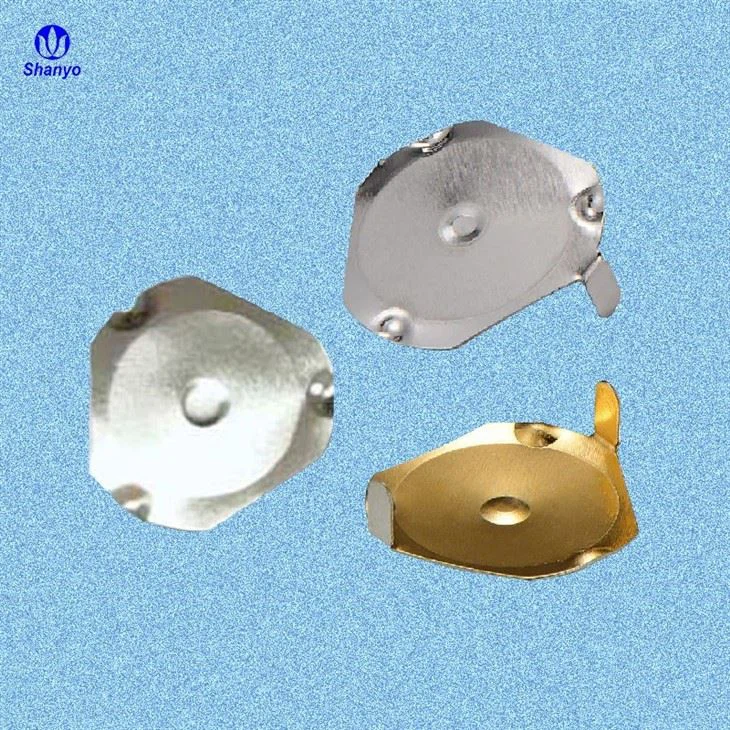

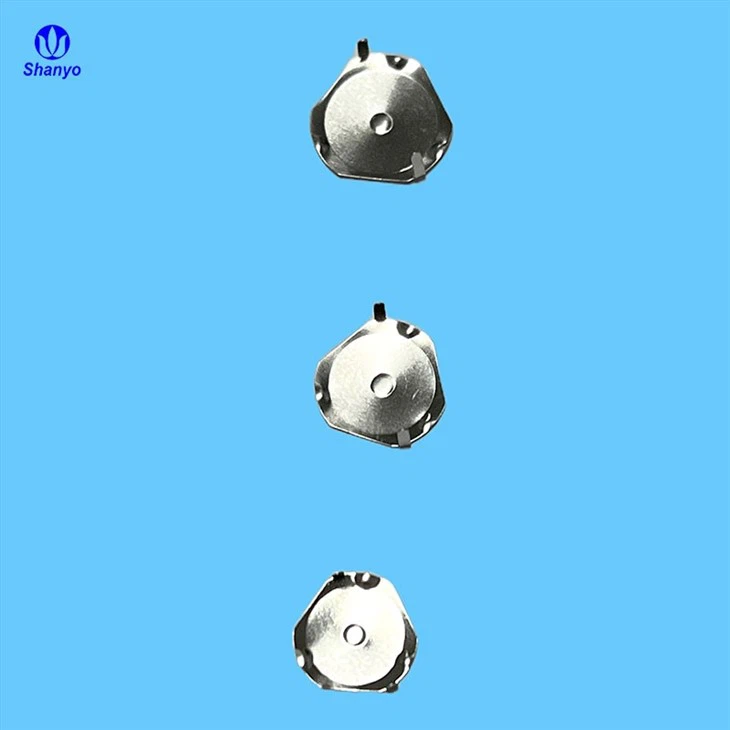

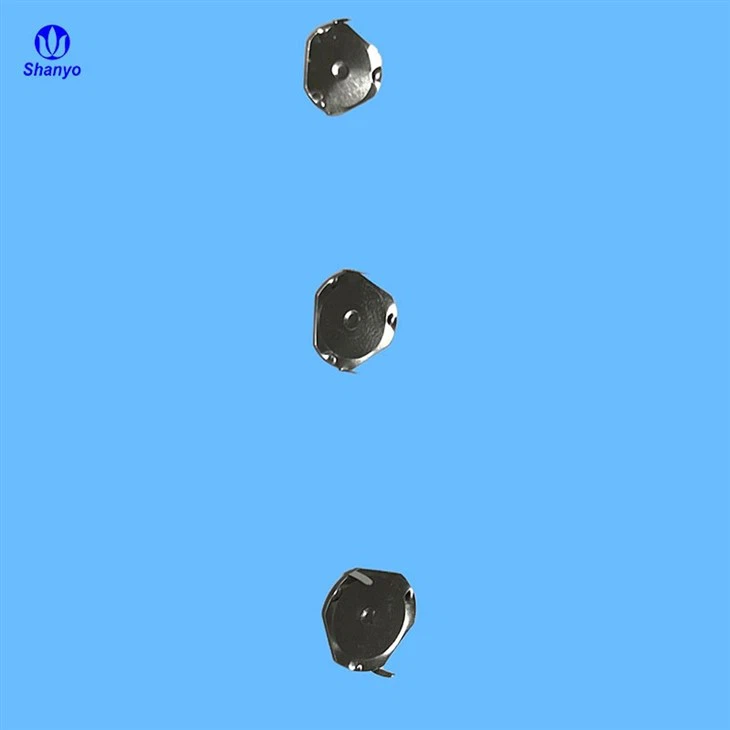

Trójkątne metalowe kopuły

Kiedy przestrzeń jest ograniczona, ale nadal potrzebujesz dobrej reakcji dotykowej i dużej siły nacisku, najlepszym wyborem będą trójkątne metalowe kopuły. Występują w dwóch wersjach: z nóżkami lub bez. Możesz wybrać właściwy na podstawie grubości płytki PCB i procesu montażu.

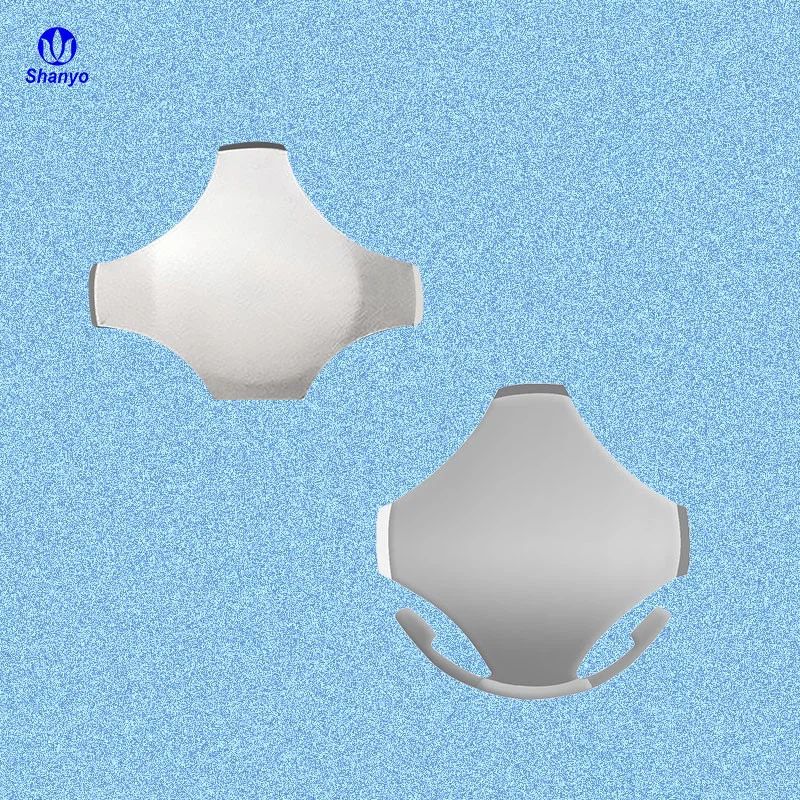

Specjalne, niestandardowe metalowe kopuły w kształcie -

Kopuły metalowe dzielą się głównie na okrągłe, owalne, trójkątne i z czterema - nogami. Każdy inny kształt jest uważany za niestandardowy. Na zamówienie możemy wykonać wszelkiego rodzaju kopuły metalowe. Niezależnie od tego, czy potrzebujesz określonego kształtu, rozmiaru czy wytrzymałości, możemy stworzyć dla Ciebie idealną, niestandardową kopułę metalową w kształcie -. Jeśli masz jakieś pytania lub potrzebujesz więcej informacji, nie wahaj się z nami skontaktować.

Numer modelu	Standard	Obróbka powierzchni	Parametry				Obciążenie
Seria C-	0/1/4/5 uderzeń	Złocenie/srebro/niklowanie	Średnica	Udar	Wysokość	Życie (nagi test)	Obciążenie
Seria F-	0/1/4/5 uderzeń	Złocenie/srebro/niklowanie	3-10 mm	0.14-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 tys. razy	100gf-500gf
Seria O-	0/1/4/5 uderzeń	Złocenie/srebro/niklowanie	4-20 mm	0.23-0.28 ±0.05	0,26-0,36 ± 0,05 mm	>100 tys. razy	100gf-600gf
Seria T.-	Długie nogi/krótkie nogi/brak nóg	Złocenie/srebro/niklowanie	4x2,88mm ~5x4mm	0.15-0.23 ±0.05	0,21-0,29 ±0,05 mm	>100 tys. razy	100gf-250gf
Niestandardowe kopuły zatrzaskowe	Specjalne kształty	Złocenie/srebro/niklowanie	3,15-12 mm	0.15-0.19 ±0.05	0,21-0,25 ± 0,05 mm	>100 tys. razy	200gt-600gf
Uwaga: Wszystkie typy kopuł metalowych można dostosować do wymagań.

porównanie parametrów produktu

Konfiguracja kontaktu	SPST, normalnie otwarty
Odbicie kontaktu (wł.)	<.3ms
Odbicie kontaktu (wyłączone)	<6ms
Napięcie robocze	-55°C do 125°C
Temperatura przechowywania	-55°C do 125°C
Wilgotność	0-97% (bez kondensacji)
Opór kontaktowy	<100 ohms
Ze złoceniem lub srebrem	<1 ohm
Maksymalne napięcie/prąd	12 mA przy 24 V prądu stałego, RL
Napięcie przebicia	Ponad 200 woltów

producenci niestandardowych kopuł metalowych SPIS TREŚCI

Wprowadzenie numeru części

Produkt	Kształt	Dołek na policzku	Długość nóg	Długość nóg
	Trójkąt	cztery dołki	bez nóg	4-8 mm
	Trójkąt	cztery dołki	bez nóg	9-11,5 mm
	Trójkąt	cztery dołki	bez nóg	12-15,2 mm
	Trójkąt	cztery dołki	Nogi 0,8 mm	4-7 mm
	Trójkąt	cztery dołki	Nogi 0,8 mm	8-12 mm
	Trójkąt	cztery dołki	Nogi 1,5 mm	4-8 mm
	Trójkąt	cztery dołki	Nogi 1,5 mm	9-12 mm
	Trójkąt	cztery dołki	Nogi 3,0 mm	4-8 mm
	Trójkąt	cztery dołki	Nogi 3,0 mm	9-12 mm

niestandardowe zastosowania metalowych kopuł

Producenci stosują drukowanie i powlekanie, aby dodać projekty wizualne do kopułek zatrzaskowych. Dzięki temu wyglądają lepiej, nie wpływając na sposób ich działania.

Kopułki zatrzaskowe serii C - są bardzo wszechstronne. Dobrze współpracują z wieloma różnymi materiałami, dlatego są stosowane w elektronice użytkowej, urządzeniach medycznych i sterownikach samochodowych. Dzięki inteligentnej konstrukcji i niezawodnej wydajności kopuły te poprawiają sposób interakcji użytkowników z urządzeniami. W dzisiejszej inżynierii elektronicznej są one najczęściej wybierane przy tworzeniu produktów przyjaznych dla użytkownika.
