Układ kopułkowy kuchenki mikrofalowej

Name: Shanyo|Producent matrycy kopułkowej mikrofalowej w Chinach
Brand: Shanyo
SKU: 204109431

Mikrofalowa matryca kopułkowa firmy Shanyo to-zmontowany moduł przełącznika dotykowego przeznaczony do paneli sterowania kuchenek mikrofalowych. Wyposażony w precyzyjnie-wytłaczane kopułki ze stali nierdzewnej na podłożu PET z nadrukowanymi srebrnymi śladami, zapewnia niezawodne-informacje zwrotne o natychmiastowej akcji dla klawiatur numerycznych, klawiszy funkcyjnych, ustawień timera, trybów rozmrażania/ponownego podgrzewania i wyboru poziomu mocy. Cały zestaw instaluje się jako jeden element-wpuszczany, co zapewnia spójne uruchamianie-kluczy-i długą żywotność w domowych i komercyjnych kuchence mikrofalowej.

3M+
Cykl życia aktywacji

-40 ~ 85 stopni
Rozszerzony zakres temperatur

ISO9001
Certyfikowana fabryka

Qingdao
Produkcja Chiny

Poproś o wycenę →

Galeria produktów

Mikrofalowa matryca kopułkowa - ze stali nierdzewnej na podłożu PET

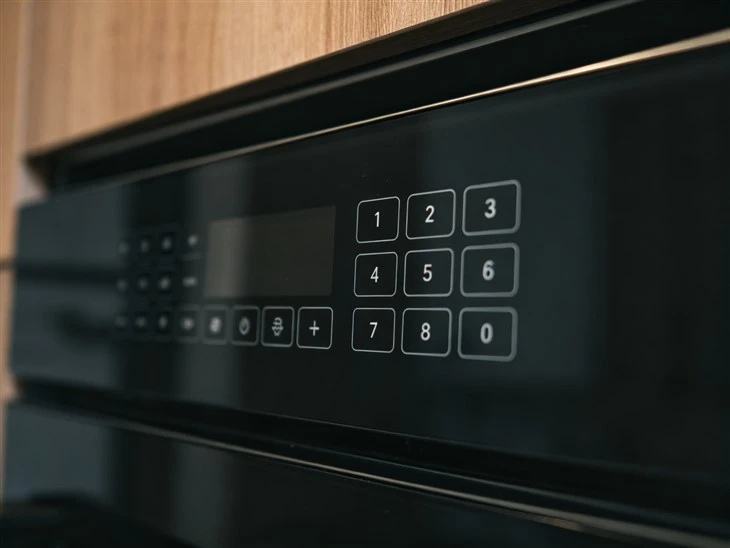

Zastosowanie: Panel sterowania kuchenką mikrofalową z klawiaturą kopułkową

Co to jest układ kopułowy mikrofalowy?

Mikrofalowa matryca kopułkowa to-wstępnie laminowany moduł klawiatury, który łączy wiele metalowych kopułek ze stali nierdzewnej (zwanych także kopułkami zatrzaskowymi lub kopułkami dotykowymi) na pojedynczym podłożu PET lub poliimidowym z sitodrukiem-srebrnymi ścieżkami przewodzącymi. Kiedy użytkownik naciśnie klawisz numeryczny, przycisk funkcyjny, ustawienie timera lub przełącznik poziomu mocy na panelu sterowania kuchenki mikrofalowej, kopuła opadnie z słyszalnym i wyczuwalnym „trzaskiem”, zamykając obwód elektryczny i wysyłając polecenie do sterownika mikrofalówki.

W przeciwieństwie do indywidualnego umieszczania kopuły, które wymaga precyzyjnego montażu ręcznego lub-wybrania i-umieszczenia, zestaw arkuszy kopuły jest dostarczany w postaci pojedynczego elementu, który można odkleić-i-przykleić. To radykalnie skraca czas montażu, eliminuje niewspółosiowość kopuły i zapewnia równomierną siłę uruchamiania i ruch wszystkich przycisków na panelu kuchenki mikrofalowej - od klawiszy numerycznych 0–9 do funkcji uruchamiania/zatrzymywania, rozmrażania, podgrzewania, grillowania, konwekcji i zabezpieczenia przed dziećmi.

Shanyo produkuje kopułkowe matryce mikrofalowe-w naszym zakładzie w Qingdao, począwszy od tłoczenia kopułek ze stali nierdzewnej po-sitodruk srebrnych śladów, laminowanie warstw kleju i 100% testy elektryczne. Obsługujemy niestandardowe układy dowolnych modeli kuchenek mikrofalowych - do użytku domowego, do zabudowy-piekarników, komercyjnych jednostek restauracyjnych, kompaktowych kuchenek mikrofalowych do pokoi hotelowych i inteligentnych urządzeń-z dostępem do sieci Wi-Fi- z opcjonalnymi rozszerzonymi zakresami temperatur dla-środowisk o wysokiej temperaturze w pobliżu magnetronu.

Specyfikacje techniczne

Parametr	Specyfikacja
Materiał kopuły	Stal nierdzewna 301/304
Kształt kopuły	Okrągły, trójkątny, czteroramienny-(krzyżowy), owalny
Średnica kopuły	4 mm – 12 mm (dostępne na zamówienie)
Siła uruchamiająca	160 g – 350 g (tolerancja ±10%)
Odległość podróży	0,15 mm – 0,30 mm
Opór kontaktowy	Mniejsze lub równe 100 mΩ (początkowe)
Rezystancja izolacji	Większe lub równe 100 MΩ przy 500 V DC
Podłoże	PET 0,1 / 0,125 / 0,175 mm; Poliimid do wysokich-temp
Ślad przewodzący	Srebrna pasta z nadrukiem-sitodrukiem
Cykl życia	Do 3 000 000 uruchomień (okrągłe kopułki)
Temperatura pracy	-20 stopni do +70 stopni (standardowo); -40 stopni do +85 stopni (przedłużony)
Liczba kluczy	2 – 40+ klawiszy na tablicę (klawiatura numeryczna + klawisze funkcyjne)
Typ złącza	Złącze ZIF, końcówki lutownicze lub końcówka FPC (niestandardowe)
RoHS/REACH	Uległy

Dlaczego warto wybrać macierze kopułkowe mikrofalowe Shanyo?

🍳 Urządzenie-Klasa niezawodności Do 3 milionów naciśnięć na klawisz przy stałej sile zatrzasku, co zapewnia niezawodne działanie w codziennym użytkowaniu w gospodarstwach domowych i w komercyjnych kuchenkach mikrofalowych.	🔧 Upuść-w montażu Wstępnie-laminowana matryca z samoprzylepnym podłożem instaluje się w ciągu kilku sekund - bez konieczności umieszczania pojedynczej kopuły, bez nieprawidłowego ustawienia, zmniejszony koszt montażu i współczynnik defektów.	🌡️ Wysoka-odporność na temperaturę Rozszerzony zakres temperatur (od -40 stopni do +85 stopni) z opcją podłoża poliimidowego dla paneli sterowania umieszczonych w pobliżu magnetronu mikrofalowego i komory grzewczej.
🏭 Produkcja własna- Od tłoczenia kopuł ze stali nierdzewnej po sito-drukowanie srebrnych śladów i końcowe testy - – wszystkie procesy są kontrolowane w naszej fabryce w Qingdao pod względem jakości i czasu realizacji.	✅ 100% testów elektrycznych Każdy zestaw kopułkowy przed wysyłką przechodzi pełne testy elektryczne - rezystancji styku, izolacji i siły uruchamiania -, co gwarantuje brak usterek pola w zastosowaniach mikrofalowych.	📐 Niestandardowy projekt układu Projektujemy matryce kopułowe dokładnie dopasowane do układu klawiszy panelu kuchenki mikrofalowej - klawiatura numeryczna, klawisze funkcyjne, timer, poziom mocy, rozmrażanie, grill - z bezpłatną pomocą techniczną.

Pola aplikacji

Kuchnie domowe Blat i kuchenki mikrofalowe-do zabudowy do domowego gotowania, podgrzewania i rozmrażania z pełną klawiaturą numeryczną i elementami sterującymi funkcjami.	Restauracje komercyjne Wytrzymałe-komercyjne kuchenki mikrofalowe do kuchni restauracyjnych, kawiarni i punktów gastronomicznych, z zaprogramowanymi ustawieniami szybkiego gotowania i trwałymi panelami sterowania.	Sklepy wielobranżowe Kuchenki mikrofalowe-do użytku publicznego w sklepach ogólnospożywczych, stacjach benzynowych i supermarketach do samodzielnego-podgrzewania żywności przez klientów za pomocą prostych i trwałych elementów sterujących.
Pokoje biurowe Kuchenki mikrofalowe w spiżarniach w miejscu pracy i pomieszczeniach socjalnych do podgrzewania posiłków pracowników za pomocą łatwych-w-obsłudze klawiatur numerycznych i gotowych funkcji.	Hotele i gościnność Kompaktowe kuchenki mikrofalowe do aneksów kuchennych w pokojach hotelowych,-apartamentach na dłuższy pobyt i apartamentach wypoczynkowych z prostymi, intuicyjnymi panelami sterowania dla gości.	Opieka zdrowotna i opieka nad osobami starszymi Kuchenki mikrofalowe w szpitalach, domach opieki i domach opieki do przygotowywania posiłków dla pacjentów z higienicznymi, łatwymi-w-czyszczeniu panelami sterowania.

Produkty końcowe

Panel klawiatury numerycznej Klawisze numeryczne 0-9 z przyciskami funkcyjnymi i wyświetlaczem cyfrowym.	Pokrętło + kombinacja przycisków Pokrętło obrotowe z przyciskami do regulacji czasu i mocy.	Pojemnościowy panel dotykowy Szklane przyciski dotykowe-z podświetlanymi wskaźnikami i wyświetlaczem.	Klucze do rozmrażania i podgrzewania Przyciski funkcyjne z ikonami trybów rozmrażania, podgrzewania i gotowania.
Klawisze timera i zegara Klawiatura numeryczna do ustawiania timera i regulacji zegara z wyświetlaczem.	Blokada rodzicielska i bezpieczeństwo Przycisk z ikoną blokady, klawisz stop/reset i wskaźnik ostrzegawczy dotyczący bezpieczeństwa.	Klucze do grilla i konwekcji Przyciski funkcyjne dla trybów grillowania, konwekcji i gotowania kombinowanego.	Inteligentny panel Wi-Fi Wyświetlacz dotykowy z możliwością podłączenia aplikacji i integracją inteligentnego domu IoT.

Proces kontroli jakości

Krok	Proces	Kryteria inspekcji
1	Kontrola przychodzącego materiału	Twardość stali nierdzewnej, grubość PET, przewodność pasty srebrnej sprawdzane dla każdej partii
2	Tłoczenie i drukowanie	Wymiar kopuły ±0,05 mm, rezystancja śladowa mniejsza lub równa 5 Ω, dokładność rejestracji ±0,1 mm
3	Laminowanie i wycinanie-	Siła wiązania kleju, brak pęcherzyków, wytrzymałość na odrywanie Większa lub równa 8N/25mm, tolerancja konturu ±0,1mm
4	100% test elektryczny	Rezystancja styku Mniej niż lub równa 100 mΩ, izolacja Większa lub równa 100 MΩ, siła uruchamiania w granicach ±10% specyfikacji
5	Końcowy audyt i pakowanie	Kontrola wizualna, pobieranie próbek w cyklu życia (100 tys. cykli), opakowanie bezpieczne-ESD, w tym certyfikat COA

Często zadawane pytania

P: Czy możesz zaprojektować niestandardowy układ kopułowy dla naszego modelu kuchenki mikrofalowej?

O: Tak. Prześlij nam rysunek układu panelu sterowania kuchenki mikrofalowej (DXF/PDF), specyfikację siły kopuły, typ złącza, zakres temperatur pracy i liczbę kluczy. Nasz zespół inżynierów przeprowadzi bezpłatną recenzję projektu w ciągu 24 godzin i dostarczy pierwsze artykuły w ciągu 7–10 dni. Obsługujemy dowolną liczbę klawiszy od 2 do 40+ w jednej tablicy, w tym klawiatury numeryczne, klawisze funkcyjne, zaprogramowane tryby gotowania i inteligentne interfejsy dotykowe.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

Odp.: Standardowe zestawy kopuł mikrofalowych: MOQ 5000 sztuk. Niestandardowe projekty układów: MOQ 10 000 sztuk z jednorazową-opłatą za narzędzia (zwolnienie z zamówień powyżej 50 000 sztuk). Dostępne są przykładowe zamówienia na 50–200 sztuk do prototypowania i testów certyfikacyjnych po podwyższonej cenie jednostkowej.

P: Jak układ kopułkowy radzi sobie z wysokimi temperaturami w pobliżu magnetronu?

Odp.: Standardowe układy substratów PET są przystosowane do pracy w temperaturze od -20 do +70 stopni, co jest odpowiednie dla większości mikrofalowych paneli sterowania umieszczonych z dala od bezpośredniego źródła ciepła. W przypadku paneli kontrolnych znajdujących się w pobliżu magnetronu lub komory grzewczej oferujemy opcje podłoża poliimidowego o parametrach znamionowych od -40 stopni do +85 stopni, z klejami wysokotemperaturowymi i pastami srebrnymi. Możemy również zapewnić warstwy bariery termicznej i zalecenia dotyczące osłony termicznej podczas przeglądu projektu.

P: Jaki jest cykl życia produktu i gwarancja?

Odp.: Zestawy z okrągłą kopułką są przystosowane do wytrzymałości do 3 000 000 naciśnięć na klawisz; kopuły trójkątne i czteronożne na 1000000+ uruchomień. Oferujemy 24-miesięczną gwarancję od daty wysyłki obejmującą wady produkcyjne do zastosowań mikrofalowych. Na podstawie danych dotyczących zwrotów klientów od głównych producentów urządzeń wskaźnik awaryjności w terenie wynosi poniżej 30 PPM. Wszystkie macierze przechodzą przed wysyłką 100% testów elektrycznych.
